Lexique électricité

Un sectionneur est un dispositif de commutation utilisé pour isoler une partie spécifique d’un circuit électrique.

Il permet de couper physiquement l’alimentation électrique d’un segment du circuit, afin de faciliter :

• les opérations de maintenance
• les réparations
• les interventions de dépannage

Les sectionneurs sont principalement utilisés dans les installations électriques de grande taille, comme :

• les sous-stations
• les postes de distribution

Un interrupteur-sectionneur est un dispositif de commutation permettant de couper l’alimentation électrique d’un circuit de manière complète et sûre.

Il est utilisé pour isoler un équipement ou un circuit du reste de l’installation lors :

• d’opérations de maintenance
• de travaux de réparation
• d’interventions de sécurité

Lorsqu’il est ouvert, il assure une isolation totale et protège contre les risques électriques.

Il permet ensuite de rétablir l’alimentation lorsque l’intervention est terminée.

Un sectionneur de terre est un dispositif utilisé pour isoler une partie d’un système de mise à la terre.

Il est employé lorsqu’il est nécessaire de déconnecter une installation — ou une partie d’installation — de la terre pour :

• des opérations de maintenance
• des travaux de réparation
• des raisons de sécurité

Il permet de couper physiquement la liaison à la terre, assurant ainsi l’isolement de la zone concernée.

Il est également utilisé lors des mesures de résistance de terre, afin d’isoler la prise de terre de la liaison équipotentielle et d’obtenir une mesure fiable de la boucle de terre.

Une prise de courant est un dispositif permettant de connecter un appareil électrique au réseau électrique.

Elle est composée de contacts métalliques assurant le passage du courant vers l’appareil branché.

Les prises de courant sont généralement installées dans les murs ou dans des boîtiers électriques.

Elles sont conçues pour être compatibles avec les fiches normalisées des appareils électriques.

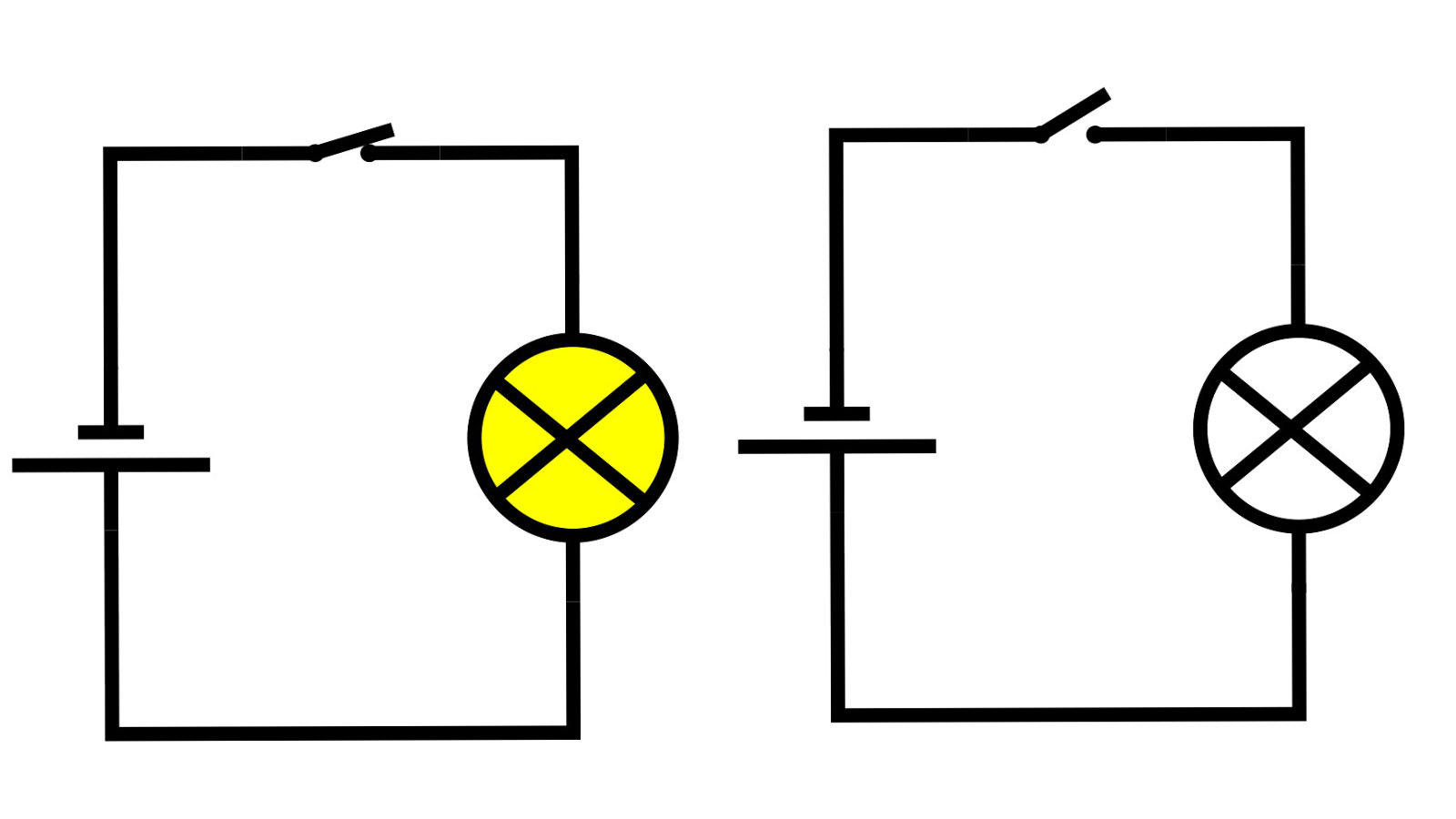

Dans une installation domestique, l’interrupteur est un dispositif permettant d’ouvrir ou de fermer un circuit d’éclairage afin de commander un point lumineux.

Il coupe généralement la phase du circuit pour permettre l’allumage ou l’extinction d’un luminaire.

Selon l’installation, il peut être :

• encastré ou en saillie
• standard intérieur ou étanche (locaux humides, extérieur)
• simple, double ou va-et-vient

Il ne doit pas être confondu avec un interrupteur-sectionneur ou un dispositif de commande modulaire intégré au tableau électrique.

Un conducteur électrique est un matériau qui permet le passage du courant électrique.
Il se caractérise par sa capacité à laisser circuler les charges électriques avec une faible résistance.

Les conducteurs les plus couramment utilisés sont les métaux, notamment le cuivre et l’aluminium, en raison de leur excellente conductivité.

Ils entrent dans la fabrication des câbles électriques, des fils et des lignes de transmission, afin d’acheminer l’électricité d’un point à un autre.

Ils sont indispensables au fonctionnement des installations électriques, puisqu’ils assurent l’alimentation des équipements et des appareils.

Un conducteur de protection, également appelé conducteur de terre ou conducteur de mise à la terre, est un conducteur en cuivre (ou autre matériau conducteur) destiné à relier les masses métalliques d’une installation électrique à la terre.

Il ne transporte pas le courant en fonctionnement normal.

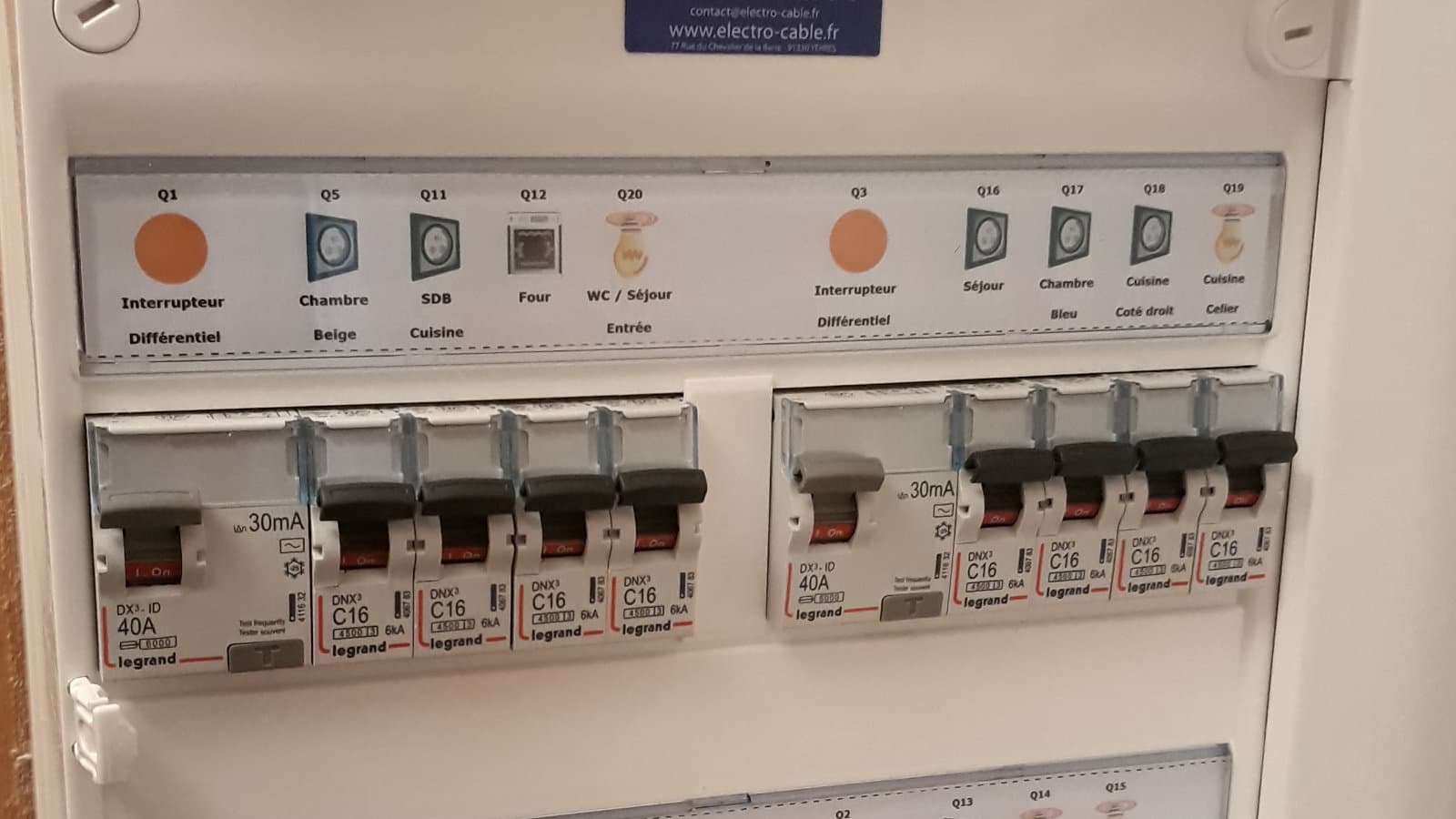

Son rôle est d’évacuer les courants de défaut vers la terre en cas d’anomalie (isolement défectueux, contact indirect), afin de permettre le déclenchement des dispositifs différentiels.

Il contribue ainsi à la protection des personnes contre les risques d’électrocution et à la sécurité globale de l’installation.

Une gaine électrique, également appelée conduit électrique, est un tube flexible ou rigide destiné à protéger et à guider les câbles et les fils électriques.

Elle assure une protection mécanique des conducteurs et limite les risques de détérioration, d’écrasement ou de court-circuit. Elle facilite également le remplacement ou l’ajout de câbles lors d’une intervention ultérieure.

Les gaines peuvent être en métal (acier galvanisé, aluminium) ou en matériau plastique (PVC).
Elles sont installées dans les murs, les plafonds ou les planchers afin d’acheminer l’électricité de manière organisée et sécurisée dans un bâtiment.

La gaine TPC est un conduit en polyéthylène destiné à protéger les câbles électriques enterrés.

Elle est utilisée pour les installations extérieures et souterraines : alimentation d’un bâtiment, éclairage extérieur, bornes, réseaux de télécommunications ou installations techniques.

Sa structure annelée lui permet de résister aux contraintes mécaniques liées aux travaux de terrassement, aux mouvements du sol et aux agressions extérieures. Elle protège les conducteurs tout en facilitant leur passage et leur remplacement si nécessaire.

Les conduits électriques sont des canalisations utilisées pour protéger et guider les câbles dans une installation électrique.

Ils assurent une protection mécanique contre les chocs, l’humidité, la poussière et les agressions extérieures. Selon l’environnement, ils peuvent être métalliques (acier galvanisé, aluminium) ou en matière synthétique (PVC).

Disponibles en différents diamètres et configurations, ils s’adaptent aux contraintes du chantier. Ils peuvent être encastrés dans les murs, plafonds ou planchers, ou posés en apparent à l’aide de colliers de fixation.

Les conduits électriques participent également à l’organisation, à l’identification et au repérage des circuits, facilitant ainsi les interventions ultérieures.

Le tube IRL est une canalisation en PVC rigide utilisée pour protéger les câbles électriques dans les installations en apparent.

Il offre une protection mécanique contre les chocs et facilite le passage des conducteurs lors de l’installation. Sa paroi intérieure lisse réduit les frottements et permet une mise en œuvre plus simple des fils électriques.

Le tube IRL est généralement installé en saillie dans des espaces comme les garages, parkings, locaux techniques ou zones extérieures, lorsque l’encastrement n’est pas possible.

Disponible en différents diamètres, il assure une isolation électrique adaptée aux exigences des normes en vigueur.

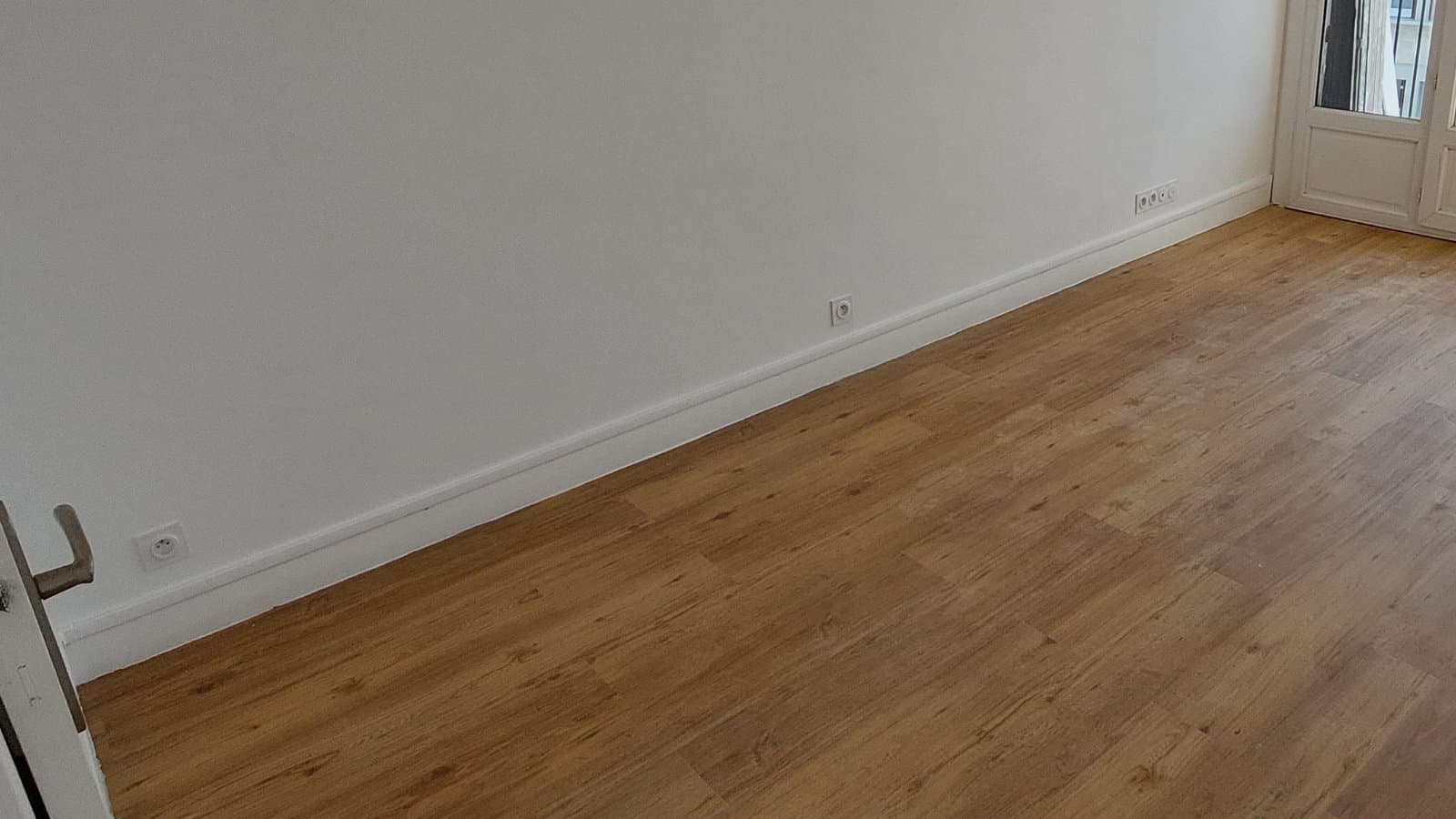

La moulure est un profilé en plastique ou en métal utilisé pour dissimuler les câbles électriques en les fixant le long des murs ou des plafonds.

Elle est principalement utilisée dans les installations en apparent afin d’obtenir une finition plus propre et de protéger les conducteurs contre les chocs ou détériorations.

La moulure crée un cheminement dédié aux câbles tout en facilitant leur pose, leur évolution et les interventions ultérieures.

Les goulottes sont des canalisations en plastique ou en métal destinées à regrouper, protéger et organiser les câbles électriques en apparent.

Fixées le long des murs, plafonds ou cloisons, elles sont particulièrement utilisées dans les bureaux, commerces, ateliers et locaux techniques pour structurer le cheminement des réseaux électriques et de communication.

Les goulottes permettent de créer un passage clair et sécurisé pour les conducteurs, tout en facilitant les modifications, extensions et opérations de maintenance.

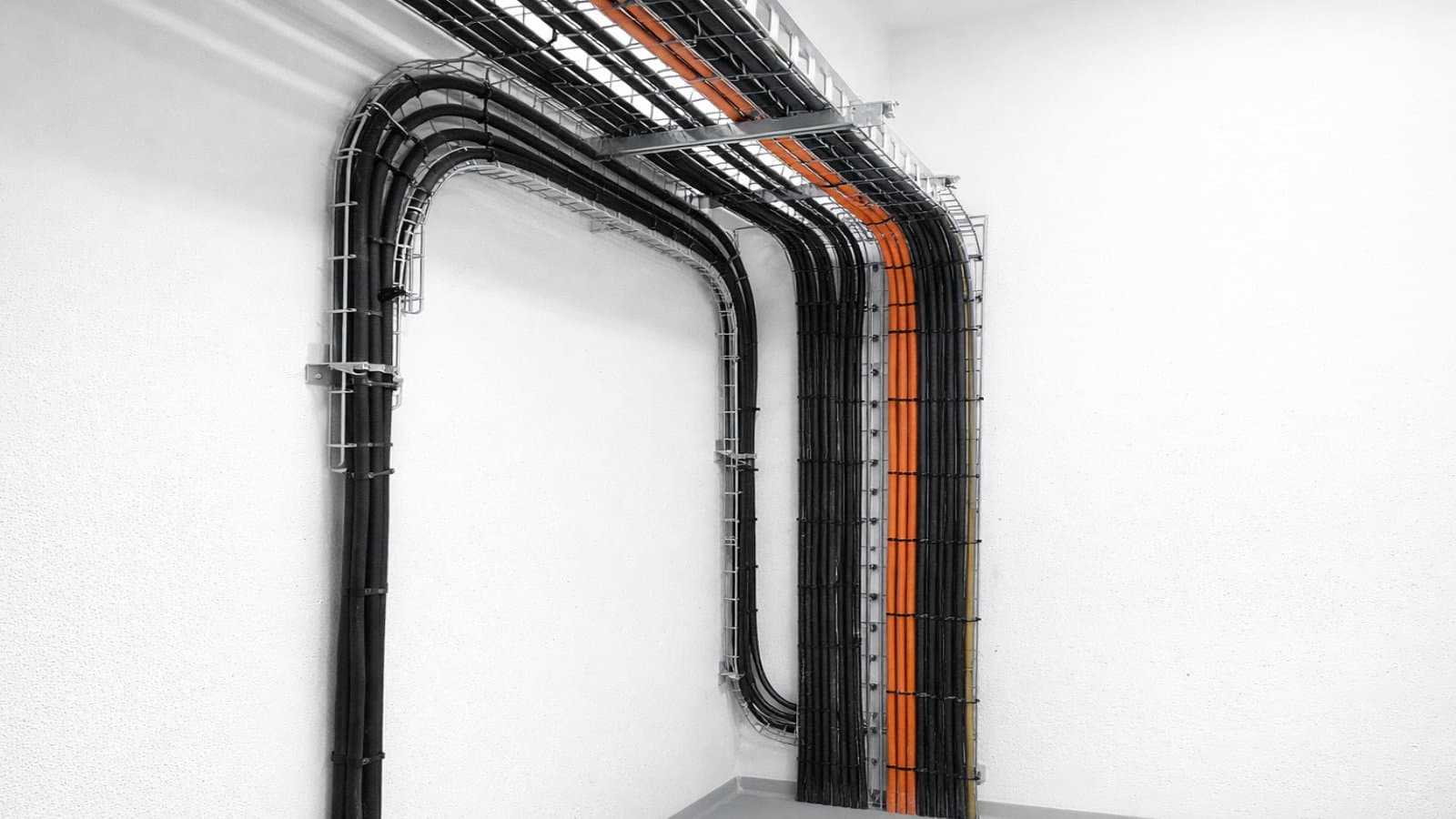

Les chemins de câbles sont des systèmes de support destinés à porter et organiser les câbles électriques sur des longueurs importantes.

Ils sont utilisés dans les locaux techniques, bâtiments tertiaires ou environnements industriels lorsque les réseaux doivent être accessibles et structurés.

Généralement en acier galvanisé ou en métal perforé, ils sont fixés au plafond, aux murs ou sur consoles spécifiques afin d’assurer un cheminement clair, ventilé et évolutif des câbles.

Une boîte d’encastrement est un boîtier en plastique ou en métal intégré dans un mur, une cloison ou un plafond.

Elle sert à accueillir les appareillages électriques tels que les interrupteurs, les prises de courant ou les commandes diverses.

Elle assure le maintien mécanique des équipements, protège les connexions et permet de loger les conducteurs en toute sécurité.

Son dimensionnement et sa profondeur doivent être adaptés au nombre de conducteurs et au type d’appareillage installé.

Une boîte de scellement est un boîtier en plastique ou en métal intégré directement dans le béton ou la maçonnerie lors de la construction.

Elle permet la fixation et la protection des câbles ou des points de connexion dans les murs et les planchers.

Conçue pour résister aux contraintes mécaniques du gros œuvre, elle limite les risques d’infiltration d’humidité et protège durablement les conducteurs.

Elle est principalement utilisée en construction neuve ou lors de travaux nécessitant une intégration dans la structure du bâtiment

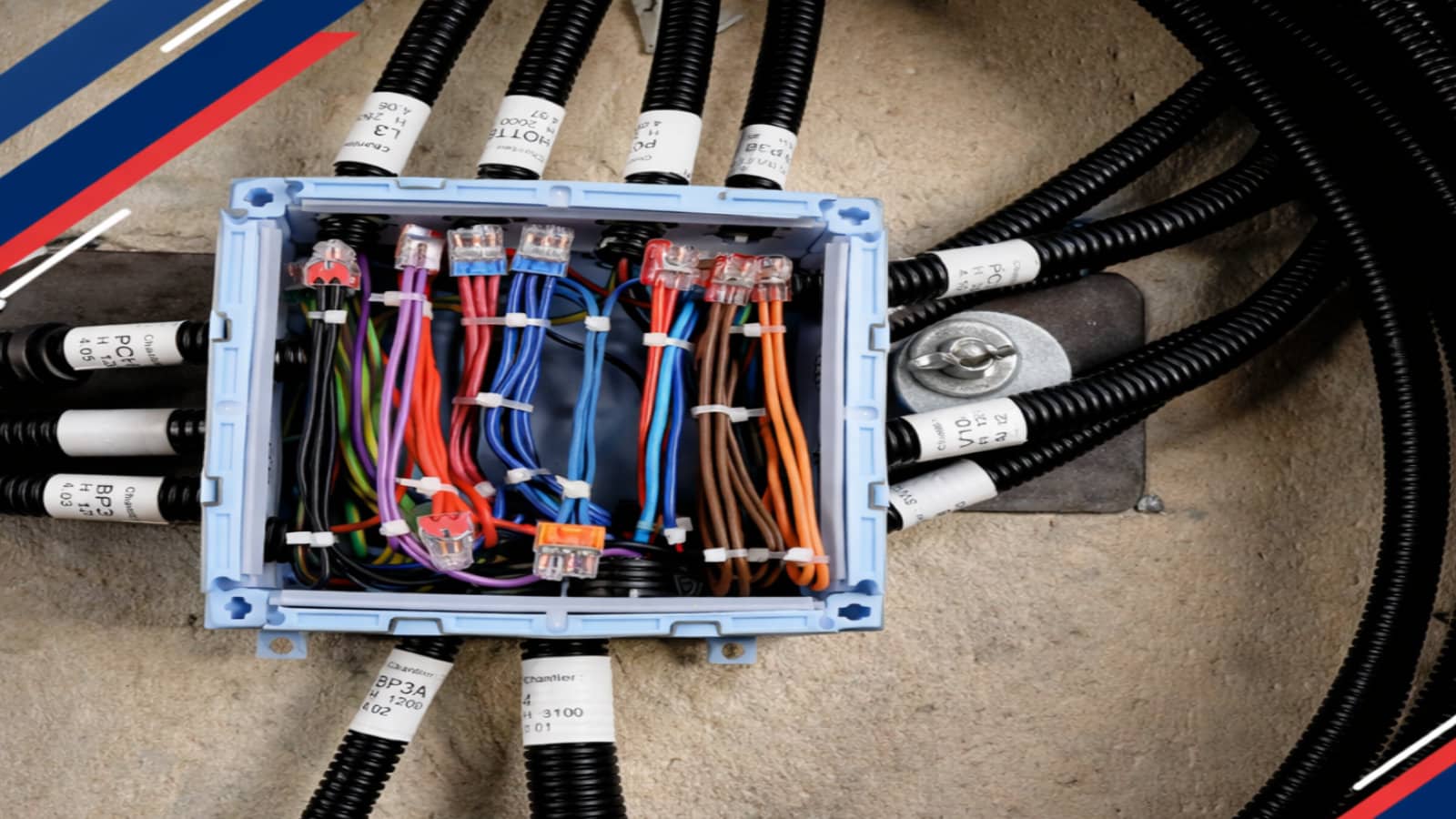

Une boîte de dérivation est un boîtier en plastique ou en métal utilisé pour regrouper et connecter plusieurs câbles électriques dans un même point.

Elle permet de réaliser des dérivations ou des jonctions au sein d’un circuit électrique.

Les conducteurs pénètrent dans la boîte par des entrées prévues à cet effet, et les connexions sont effectuées à l’aide de bornes ou de dominos.

Accessible et protégée, elle facilite les opérations d’entretien, de contrôle et de modification d’une installation électrique.

Une boîte de coulage est un boîtier destiné à être intégré dans le béton ou la maçonnerie lors du gros œuvre.

Elle est conçue en matériau résistant afin de supporter les contraintes liées au coulage du béton.

Elle permet le passage et la protection des conducteurs à travers les murs, planchers ou dalles, tout en assurant leur maintien dans la structure.

Une fois intégrée, elle garantit une fixation durable et une protection mécanique des câbles dans le bâtiment.

Une boîte de jonction est un boîtier utilisé pour regrouper et raccorder plusieurs câbles électriques en un même point.

Elle permet de réaliser des connexions protégées et accessibles, dans le respect des règles de sécurité.

Les conducteurs pénètrent dans la boîte par des entrées prévues à cet effet, et les raccordements sont effectués à l’aide de bornes ou de dominos adaptés.

Elle facilite les interventions ultérieures, qu’il s’agisse de maintenance, de modification ou d’extension d’un circuit électrique.

Une boîte de raccordement est un boîtier destiné à connecter plusieurs câbles électriques entre eux de manière permanente.

Elle est utilisée lorsque des conducteurs de circuits différents ou de sections distinctes doivent être réunis en un point sécurisé.

Les câbles pénètrent dans la boîte par des entrées adaptées, et les connexions sont réalisées à l’aide de bornes ou de dispositifs de raccordement appropriés.

Elle garantit une liaison électrique protégée et accessible, facilitant les contrôles et interventions ultérieures.

Une boîte de passage est un boîtier utilisé pour permettre le transit des câbles électriques à travers les murs, planchers ou plafonds.

Elle peut être encastrée ou installée en apparent afin de créer un point d’accès intermédiaire dans le cheminement des conducteurs.

Les câbles y pénètrent par des entrées prévues à cet effet avant d’être dirigés vers d’autres boîtes, appareillages ou circuits.

Elle contribue à organiser le réseau électrique du bâtiment tout en facilitant les modifications et interventions futures.

La résistance électrique est la propriété d’un matériau qui s’oppose au passage du courant.
Plus la résistance est élevée, plus le courant est limité pour une tension donnée.

Elle se note R et s’exprime en ohms (Ω).
Elle intervient directement dans la loi d’Ohm :

U = R × I
(tension = résistance × intensité)

La résistance dépend de plusieurs paramètres :

• la nature du matériau (cuivre, aluminium, alliages…)

• la longueur du conducteur

• sa section

• la température

En électricité du bâtiment, la résistance joue un rôle clé :

• dimensionnement des conducteurs

• limitation des chutes de tension

• protection contre les échauffements

• fonctionnement des appareils de chauffage (résistances chauffantes)

On distingue :

• résistances fixes (valeur constante)

• résistances variables (réglables)

Une résistance mal adaptée peut entraîner échauffement, pertes d’énergie ou déclenchement des protections.

La conductivité électrique mesure la capacité d’un matériau à laisser circuler le courant.
Plus la conductivité est élevée, plus les charges électriques se déplacent facilement.

Elle se note généralement σ (sigma) et s’exprime en siemens par mètre (S/m).
Elle est l’inverse de la résistivité.

On distingue trois grandes catégories de matériaux :

• Conducteurs : cuivre, aluminium, argent

• Semi-conducteurs : silicium

• Isolants : plastique, verre, céramique

En installation électrique, la conductivité influence :

• le choix des conducteurs

• les sections de câbles

• les pertes par effet Joule

• la performance globale du réseau

Un matériau à forte conductivité permet de limiter les échauffements et les chutes de tension.

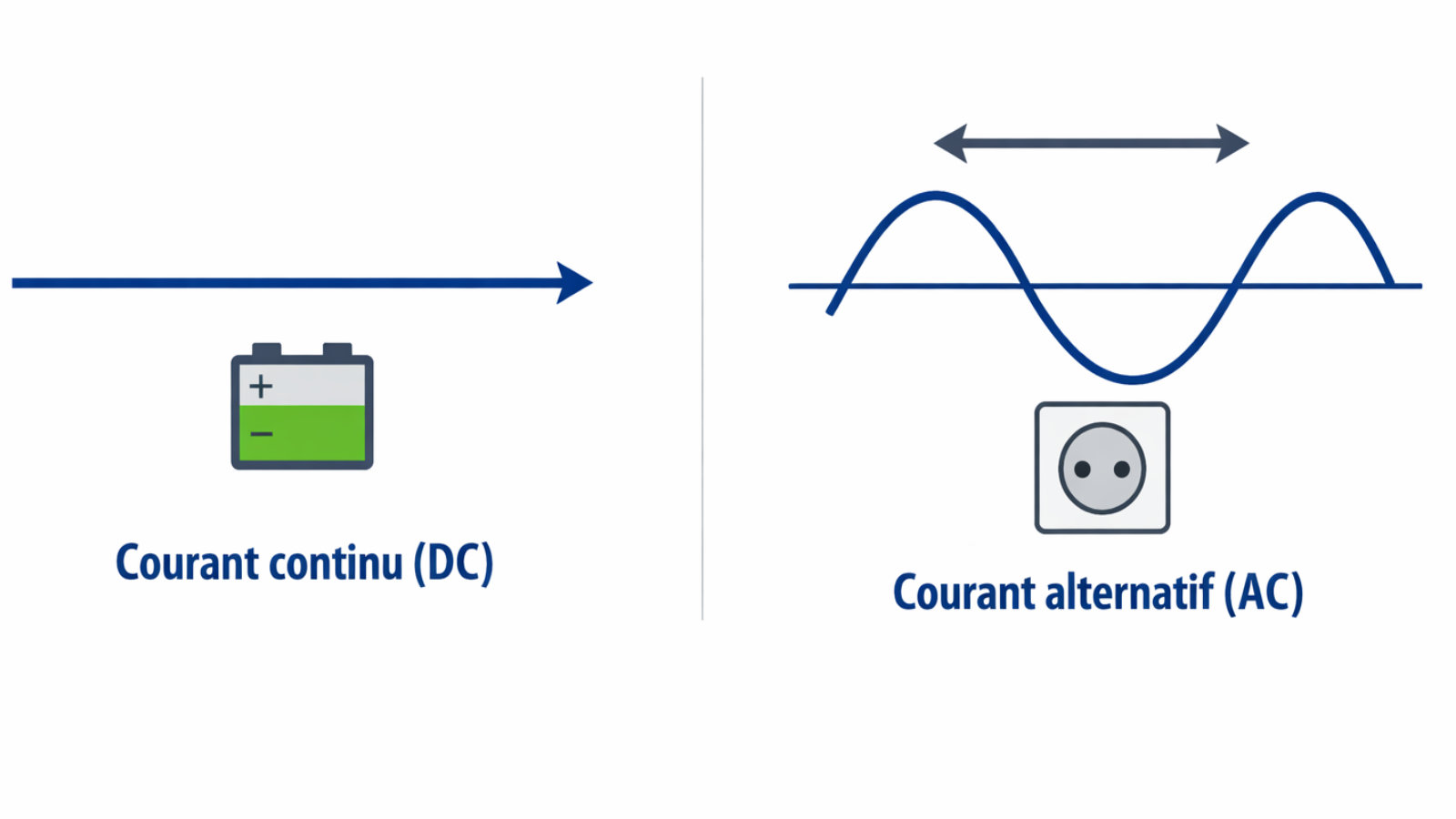

La réactance caractérise l’opposition d’un circuit au passage du courant alternatif (AC), liée à la présence d’inductances ou de capacités.

Elle s’exprime en ohms (Ω) et dépend directement de la fréquence du courant.

On distingue :

• Réactance inductive (XL) : due aux bobines, elle augmente avec la fréquence

• Réactance capacitive (XC) : due aux condensateurs, elle diminue avec la fréquence

Contrairement à une résistance pure, la réactance ne dissipe pas l’énergie en chaleur :
elle provoque un déphasage entre tension et courant.

Elle intervient dans le calcul de l’impédance totale d’un circuit et joue un rôle clé en distribution et en électronique.

Le watt (W) est l’unité internationale de puissance électrique.
Il mesure la quantité d’énergie consommée ou produite par seconde.

En électricité, la puissance se calcule selon la formule :

P = U × I
(Puissance = Tension × Intensité)

On utilise différents multiples selon les besoins :

• kilowatt (kW) → 1 000 watts

• mégawatt (MW) → 1 000 000 watts

⚠️ À ne pas confondre :

• le kW mesure une puissance instantanée

• le kWh mesure une consommation d’énergie dans le temps (facturation)

En logement, la puissance conditionne :

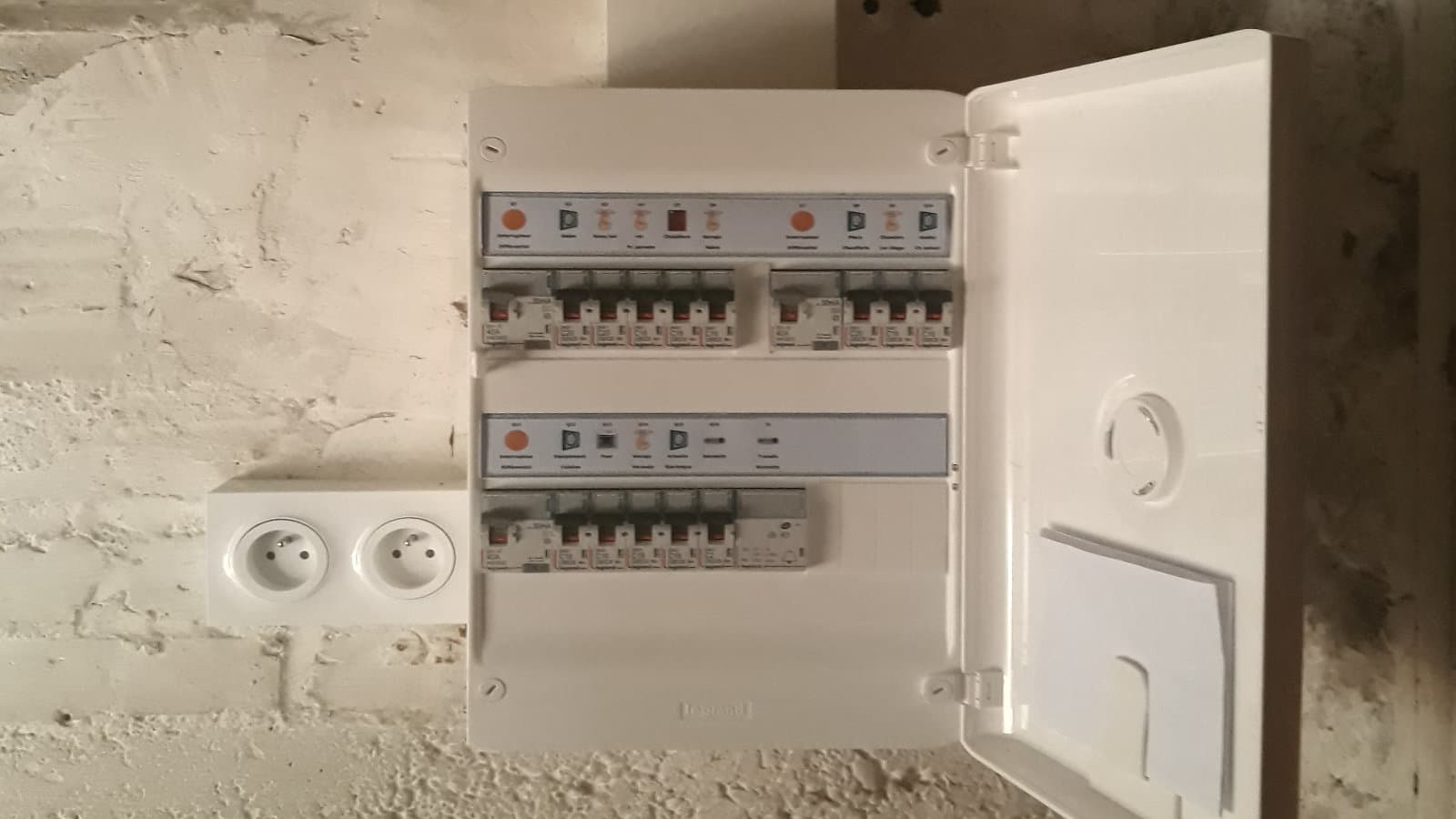

• le dimensionnement du tableau électrique

• le choix de l’abonnement

• la gestion des circuits (chauffage, chauffe-eau, cuisson, etc.)

L’ampèremètre est un appareil destiné à mesurer l’intensité du courant électrique dans un circuit.

L’intensité s’exprime en ampères (A), unité du Système international.

Pour fonctionner correctement, l’ampèremètre doit être branché en série dans le circuit, afin que le courant mesuré le traverse directement.

On distingue :

• les modèles analogiques (à aiguille)

• les modèles numériques

• les systèmes intégrés dans des multimètres ou pinces ampèremétriques

⚠️ Il est important de sélectionner le calibre le plus élevé au départ, puis d’ajuster si nécessaire, afin d’éviter toute détérioration de l’appareil.

La mesure de l’intensité permet notamment de :

• vérifier la charge d’un circuit

• détecter une surcharge

• contrôler le fonctionnement d’un équipement électrique.

Le voltmètre est un appareil utilisé pour mesurer la tension électrique entre deux points d’un circuit.

La tension s’exprime en volts (V) et correspond à la différence de potentiel électrique entre ces deux points.

Contrairement à l’ampèremètre, le voltmètre se branche en dérivation (en parallèle) sur le circuit, sans interrompre la continuité du courant.

La mesure de tension permet notamment de :

• vérifier la présence d’alimentation

• contrôler une chute de tension

• diagnostiquer un défaut ou une coupure

Dans la pratique, la fonction voltmètre est aujourd’hui intégrée dans la plupart des multimètres numériques utilisés en installation et en dépannage.

L’ohmmètre est un appareil destiné à mesurer la résistance électrique d’un circuit ou d’un composant.

La résistance s’exprime en ohms (Ω).

Pour effectuer une mesure fiable, l’élément à tester doit être hors tension.
L’ohmmètre envoie un faible courant interne afin d’évaluer l’opposition au passage du courant.

La mesure s’effectue en plaçant les deux pointes de test :

• sur les bornes du composant,

• ou aux extrémités du conducteur à contrôler.

L’ohmmètre permet notamment de :

• vérifier la continuité d’un câble,

• contrôler une résistance chauffante,

• détecter une coupure ou un défaut de connexion.

Aujourd’hui, cette fonction est intégrée dans la plupart des multimètres numériques utilisés en maintenance électrique.

Le multimètre est un appareil de mesure polyvalent regroupant plusieurs fonctions dans un seul outil.

Il permet de mesurer :

• la tension (V)

• l’intensité (A)

• la résistance (Ω)

Selon les modèles, il peut également tester :

• la continuité

• les diodes

• la fréquence

• la capacité

On distingue principalement :

• le multimètre numérique (affichage digital, le plus courant)

• le multimètre analogique (à aiguille)

En installation électrique et en dépannage, le multimètre est un outil central pour :

• contrôler une alimentation

• vérifier un circuit

• diagnostiquer un défaut

• valider une mise en service.

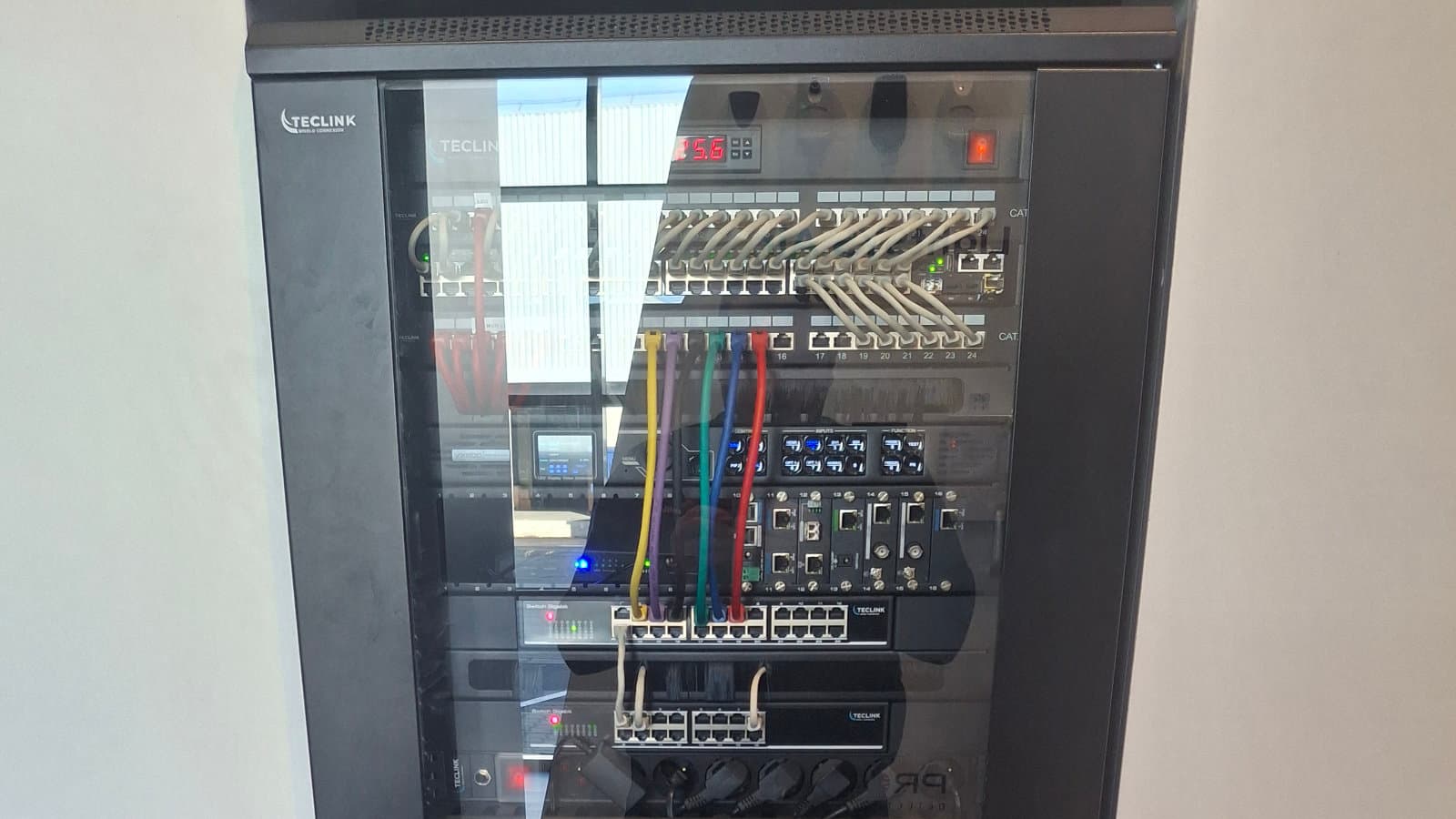

Le réseau RJ45 permet de mettre en place un réseau Ethernet filaire au sein d’un logement ou d’un bâtiment tertiaire.

Il repose sur :

• des câbles à paires torsadées (courant faible) ;

• des prises murales RJ45 ;

• une baie ou un coffret de communication assurant le brassage.

Chaque connecteur RJ45 relie les équipements entre eux : box internet, ordinateur, télévision, borne Wi-Fi, système domotique ou vidéosurveillance IP.

Depuis 2008, le câblage de communication est obligatoire dans les constructions neuves et rénovations lourdes. Il est encadré par la norme NF C 15-100 (partie communication).

Une ligne à haute tension transporte l’électricité sur de longues distances, depuis les sites de production jusqu’aux zones de consommation.

L’utilisation de tensions élevées (HT ou THT) permet de limiter les pertes d’énergie liées à l’effet Joule lors du transport.

Ces lignes sont composées :

• de conducteurs métalliques (souvent en aluminium renforcé) ;

• d’isolateurs ;

• de structures porteuses (pylônes métalliques ou supports adaptés).

La très haute tension est utilisée pour le transport national et interrégional, tandis que la moyenne et basse tension assurent ensuite la distribution locale vers les bâtiments.

Un transformateur est un appareil électrique permettant de modifier la tension d’un courant alternatif.

Il est composé principalement :

• de deux enroulements (primaire et secondaire) ;

• d’un noyau magnétique qui assure le transfert d’énergie entre les bobines.

Son rôle est d’augmenter ou d’abaisser la tension afin de l’adapter aux besoins d’un équipement ou d’un réseau.

On le retrouve :

• dans les réseaux publics (postes de transformation HT/BT) ;

• dans les alimentations d’appareils ;

• dans de nombreux équipements industriels ou tertiaires.

Le transformateur est un élément clé de la chaîne transport → distribution → utilisation de l’électricité.

Les batteries de condensateurs sont utilisées pour compenser l’énergie réactive dans une installation électrique.

Dans les installations tertiaires ou industrielles, une partie de l’énergie consommée est dite réactive : elle ne produit pas de travail utile, mais elle circule dans le réseau et peut être facturée par le fournisseur d’énergie.

L’installation de batteries de condensateurs permet :

• de réduire la facturation liée à l’énergie réactive ;

• d’améliorer le facteur de puissance (cos φ) ;

• de stabiliser le niveau de tension en bout de ligne ;

• de limiter les pertes dans les câbles ;

• d’augmenter la puissance active réellement disponible.

Elles sont principalement mises en œuvre dans des environnements professionnels présentant des charges inductives importantes (moteurs, transformateurs, équipements industriels).

L’adéquation désigne la capacité d’un réseau électrique à répondre, à chaque instant, à la demande en énergie des utilisateurs.

Elle repose sur l’équilibre permanent entre :

• la production d’électricité ;

• le transport et la distribution ;

• la consommation réelle des usagers.

Un réseau est considéré comme adéquat lorsque :

• la puissance disponible couvre les pointes de consommation ;

• la tension reste dans les plages admissibles ;

• la continuité d’alimentation est assurée.

L’adéquation est un enjeu majeur pour éviter les surcharges, les chutes de tension ou les délestages.

Une enclave est une portion d’un réseau électrique qui se retrouve isolée du reste du réseau à la suite d’une coupure, volontaire ou accidentelle.

Cette situation peut apparaître :

• lors de travaux programmés ;

• en cas de défaut ou de panne sur une ligne ;

• après l’ouverture de certains dispositifs de protection.

Dans une enclave, l’alimentation peut être :

• interrompue totalement ;

• maintenue par une source locale (groupe électrogène, production autonome) ;

• rétablie via une reconfiguration du réseau.

La gestion des enclaves vise à garantir la sécurité des intervenants et à limiter les interruptions d’alimentation.

Un réacteur est un composant électrique, généralement inductif, utilisé dans les réseaux de distribution et de transport d’énergie.

Il sert principalement à :

• limiter le courant dans certaines conditions ;

• maîtriser la réactance d’un circuit en courant alternatif ;

• stabiliser ou réguler la tension sur une portion de réseau.

Les réacteurs sont utilisés pour compenser les effets des charges inductives ou capacitives, réduire les perturbations électriques et améliorer la qualité de l’énergie sur les installations de moyenne ou haute tension.

L’électricité statique correspond à une charge électrique immobile qui s’accumule à la surface d’un matériau.

Elle apparaît le plus souvent :

• lors du frottement entre deux matériaux (effet triboélectrique) ;

• lors d’un contact puis d’une séparation rapide entre deux surfaces.

Cette accumulation peut provoquer une petite décharge visible ou perceptible (étincelle).
Il s’agit d’un phénomène d’électrisation — passage ponctuel du courant dans le corps — et non d’une électrocution, qui implique un accident mortel.

Dans les environnements techniques ou industriels, l’électricité statique peut perturber les équipements électroniques sensibles ou créer un risque d’inflammation en atmosphère spécifique.
